APSAD R5 : 2 jets, réception et maintenance des RIA et PIA à maîtriser

Le référentiel APSAD R5 sert de cadre technique pour concevoir, réceptionner et maintenir les installations de robinets d’incendie armés et de postes d’incendie additivés. Il concerne les responsables HSE, les maîtres d’ouvrage, les installateurs, les prescripteurs et les assureurs, car il relie la performance réelle du réseau d’eau incendie à des preuves de conformité exploitables.

Son intérêt est simple : un RIA ou un PIA ne se résume pas à un équipement fixé au mur. Il doit être correctement dimensionné, alimenté, implanté, contrôlé et maintenu pour rester utilisable au moment critique.

Ce que couvre réellement le référentiel APSAD R5

L’APSAD R5 encadre les installations de RIA, pour robinets d’incendie armés, et de PIA, pour postes d’incendie additivés. Ces équipements sont des moyens de première intervention. Ils permettent à du personnel formé d’agir rapidement sur un départ de feu, avant l’arrivée éventuelle des secours.

RIA et PIA : deux équipements proches, mais pas identiques

Le RIA distribue de l’eau au moyen d’un tuyau semi-rigide, d’un robinet diffuseur et d’une alimentation permanente. Le PIA reprend cette logique, mais avec un produit additif ou un émulseur, lorsque la nature du risque demande une réponse différente de l’eau seule. C’est le cas pour certains liquides inflammables ou pour des activités qui exigent un traitement plus spécialisé.

La règle ne se limite donc pas au choix d’un dévidoir. Elle traite aussi de la source d’eau, du réseau de canalisations, du contrôle de pression, du supportage, des manchettes flexibles, de la protection contre le gel, du diamètre nominal et de l’implantation des appareils.

Référentiel, certification et assurance : ne pas confondre

Le référentiel définit des exigences techniques et organisationnelles. La certification APSAD de service, elle, atteste la capacité d’une entreprise à réaliser certaines prestations selon un cadre reconnu. Dans cet écosystème, on distingue notamment 2 certifications APSAD, J5 et F5, liées aux activités d’installation et de maintenance des RIA/PIA.

Pour un assureur, l’enjeu ne se limite pas à la présence des équipements. Il s’agit de vérifier si l’installation a été conçue, réceptionnée, entretenue et documentée selon une logique cohérente. Les comptes rendus, registres, rapports de vérification et preuves de maintenance deviennent alors essentiels.

Déterminer le besoin : bâtiment, risque et niveau de protection

Avant de parler de diamètre, de débit ou de pompe, la bonne démarche commence par l’analyse de risque. L’APSAD R5 s’applique à des contextes variés : bâtiments industriels, commerciaux, agricoles ou tertiaires, selon les enjeux d’activité, de stockage et de charge calorifique.

Protection totale ou protection partielle

La notion de périmètre est déterminante. Une installation peut viser une protection totale, lorsque l’ensemble des zones concernées doit être couvert, ou une protection partielle, lorsque seules certaines zones sont protégées en fonction du risque retenu. Ce choix doit être argumenté, car il influence le nombre d’appareils, leur emplacement et les caractéristiques du réseau.

Un entrepôt avec stockage dense, un atelier avec solvants, une surface commerciale ou un local technique ne se traitent pas de la même manière. Le classement des activités et des stockages, le potentiel calorifique et la configuration des circulations peuvent modifier les hypothèses de conception.

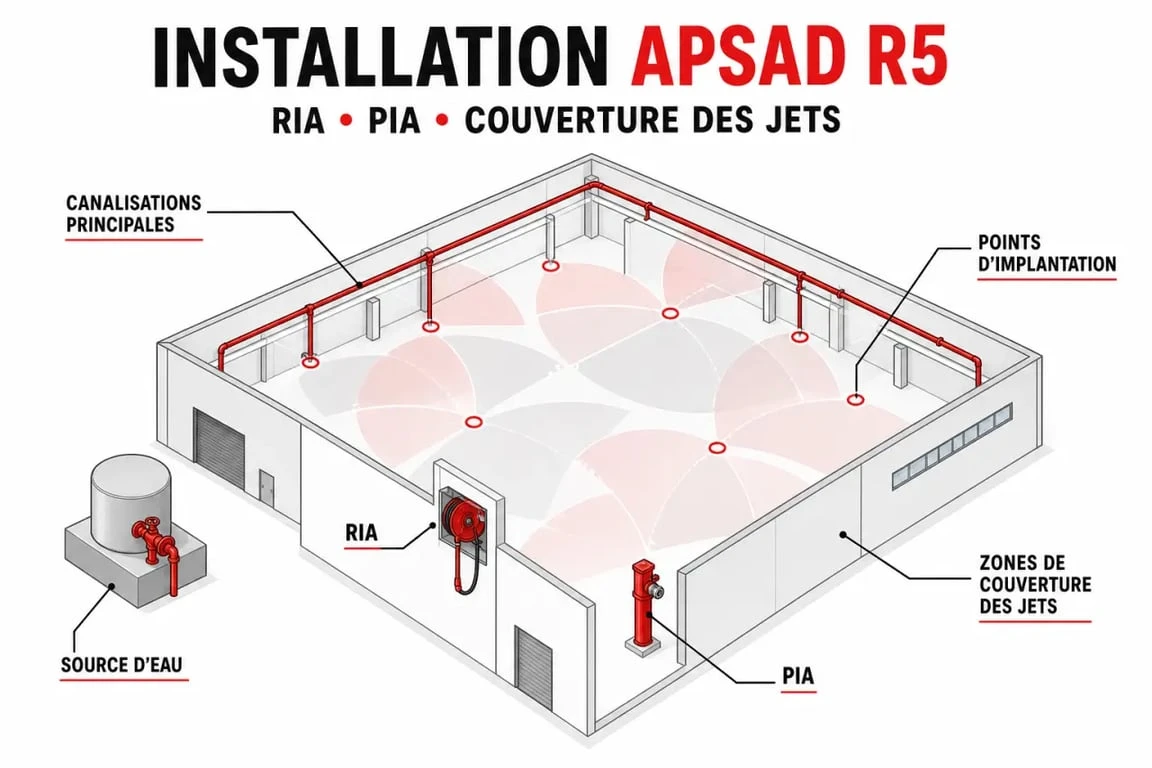

La couverture par les jets, point clé de l’implantation

La règle met l’accent sur la capacité à atteindre les zones à protéger. Dans le cas général, la couverture de tout point de la surface des locaux par 2 jets constitue un repère majeur. Cette exigence conduit souvent à prévoir 2 RIA minimum, sauf cas particulier dûment justifié.

Une erreur fréquente consiste à raisonner uniquement en distance théorique sur plan. En pratique, les obstacles, machines, rayonnages, portes coupe-feu, cheminements et zones encombrées influencent l’efficacité réelle. Un RIA visible mais difficile d’accès derrière une palette, un convoyeur ou une zone de stockage temporaire perd une grande partie de son intérêt opérationnel. L’implantation doit rester lisible, dégagée et cohérente avec les circulations du bâtiment.

Conception de l’installation : les exigences à verrouiller

La conception d’une installation conforme repose sur un enchaînement logique : qualifier le risque, dimensionner l’alimentation, choisir les appareils, organiser le réseau et vérifier que l’ensemble délivre l’eau ou l’agent attendu au bon endroit, avec la bonne pression.

Alimentation en eau, pression et débit

La source d’eau peut provenir d’un réseau public ou privé, avec éventuellement une réserve d’eau et des pompes de surpression. Le point central reste la disponibilité effective : débit suffisant, pression adaptée, alimentation électrique des pompes, accessibilité du local technique et capacité du réseau à fonctionner dans les conditions prévues.

Le contrôle de pression doit être intégré à la conception comme à l’exploitation. Une pression insuffisante rend l’intervention inefficace ; une pression mal maîtrisée peut compliquer l’utilisation du robinet diffuseur. La protection contre le gel, la vidange des canalisations et la prévention de la corrosion interne participent aussi à cette fiabilité dans le temps.

Réseau, canalisations et choix des appareils

Le réseau de canalisations doit être compatible avec les exigences hydrauliques et les contraintes du bâtiment. Le supportage, les raccordements, les manchettes flexibles, les compteurs et les points de contrôle ne sont pas des détails secondaires. Ils conditionnent la tenue mécanique, la maintenance et la vérification de l’installation.

Le diamètre nominal du RIA et le choix du robinet diffuseur dépendent du risque, de l’usage attendu et des performances recherchées. Pour un PIA, il faut ajouter les exigences relatives aux produits additifs et émulseurs : compatibilité, stockage, dosage, maintenance spécifique et adaptation au type de feu visé.

Point de conception	Ce qu’il faut vérifier	Risque en cas d’oubli
Analyse de risque	Activité, stockage, charge calorifique, zones à protéger	Installation sous-dimensionnée ou mal implantée
Source d’eau	Débit, pression, réserve, réseau public ou privé	Jet inefficace lors d’un départ de feu
Canalisations	Supportage, vidange, gel, corrosion, raccordements	Pertes de performance ou indisponibilité
RIA/PIA	Diamètre nominal, diffuseur, additif ou émulseur	Matériel inadapté au risque réel

Réception, dossier technique et preuves de conformité

La réception de l’installation n’est pas une formalité administrative. Elle permet de vérifier que ce qui a été conçu et posé fonctionne réellement. Elle marque aussi le début de la vie documentaire de l’installation.

Référentiel officiel APSAD R5 sur les RIA et PIA · Consultez le référentiel APSAD R5 2024, qui définit les règles applicables aux robinets d’incendie armés et aux postes d’incendie additivés.

Les contrôles à prévoir à la réception

La vérification de conformité porte à la fois sur des éléments généraux et fonctionnels : présence des équipements prévus, implantation, accessibilité, signalisation, état du réseau, fonctionnement des robinets diffuseurs, pression, débit et cohérence avec le dossier technique. Les résultats doivent être consignés de manière exploitable.

La formation du personnel à l’exploitation est également un point important. Un RIA ou un PIA est un moyen de première intervention : si personne ne sait l’utiliser correctement, l’installation perd une partie de sa valeur. La réception doit donc relier technique, documentation et usage réel.

Le dossier technique comme mémoire de l’installation

Le dossier technique rassemble les éléments nécessaires au suivi : description de l’installation, plans, caractéristiques des sources d’eau, appareils installés, hypothèses de dimensionnement, rapports de vérification et éventuelles réserves. Il facilite les contrôles ultérieurs, les audits d’assurance et les réévaluations après modification.

En cas de transformation du bâtiment, de changement d’activité, d’extension de stockage ou de déplacement de cloisons, l’installation doit être réévaluée. C’est souvent à ce moment que les non-conformités apparaissent : un réseau pensé pour une configuration ancienne ne couvre plus correctement le risque actuel.

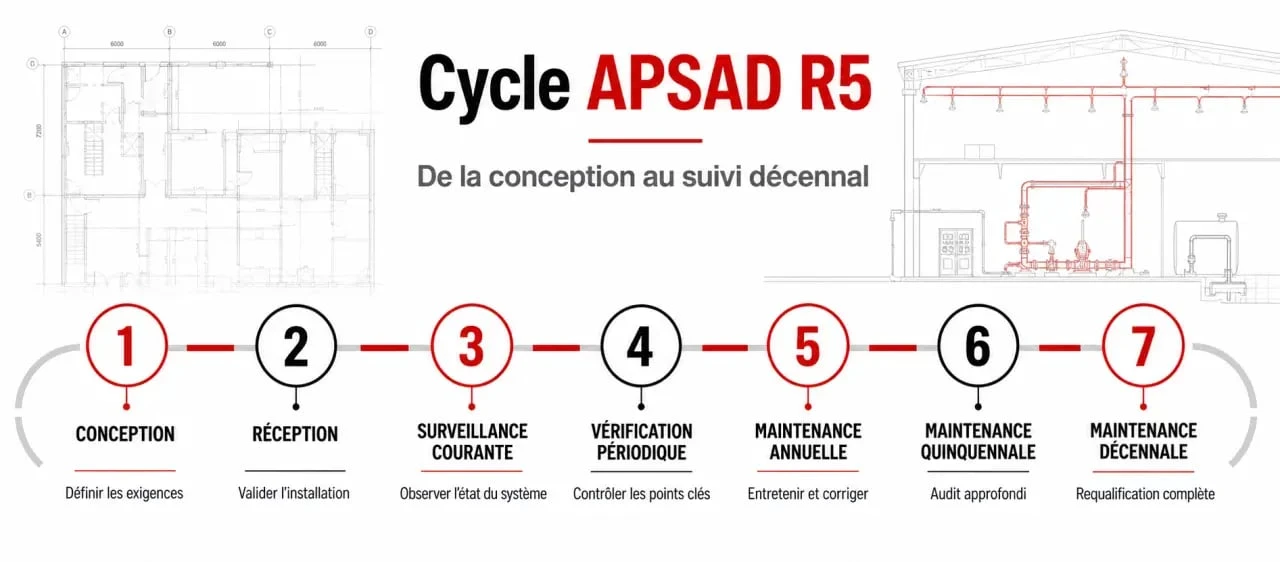

Maintenance APSAD R5 : conserver la performance dans le temps

Une installation conforme le jour de sa réception peut devenir insuffisante si elle n’est pas surveillée. L’APSAD R5 structure la maintenance autour de contrôles périodiques, de maintenances programmées et de corrections lorsque des anomalies sont détectées.

Surveillance et périodicités à organiser

Le suivi doit intégrer la vérification périodique, la maintenance annuelle des matériels constitutifs de l’installation, ainsi que des opérations quinquennales et décennales. Ces échéances permettent de contrôler l’état des composants, la disponibilité hydraulique, le fonctionnement des appareils et, lorsque nécessaire, l’état de corrosion interne du réseau.

Moment de suivi	Objectif principal	Document attendu
Surveillance courante	Repérer les dégradations visibles, accès obstrués, fuites ou anomalies	Registre de contrôle et de maintenance
Vérification périodique	Confirmer le fonctionnement et la conformité d’exploitation	Compte-rendu de vérification périodique
Maintenance annuelle	Maintenir les matériels opérationnels	Rapport ou fiche d’intervention
Maintenance quinquennale et décennale	Contrôler plus en profondeur les composants et le réseau	Rapport détaillé avec actions correctives

Interruption, maintenance corrective et information de l’assureur

Lorsqu’une partie de l’installation est indisponible, l’exploitant doit mesurer l’impact sur la sécurité du site. Une interruption partielle ou totale de fonctionnement ne doit pas rester informelle : elle doit être enregistrée, compensée si nécessaire et suivie jusqu’au retour à l’état nominal.

Un point mérite une attention particulière : une interruption supérieure à 8 jours peut nécessiter une déclaration à l’assurance. Cette exigence illustre bien la logique du référentiel : la conformité ne se limite pas à l’installation initiale, elle repose sur la maîtrise continue de la fonction de sécurité.

Au final, appliquer l’APSAD R5 revient à piloter un cycle complet : analyser le risque, concevoir un réseau fiable, réceptionner avec méthode, former les utilisateurs, maintenir les performances et conserver les preuves. C’est cette continuité qui rend les RIA et PIA utiles, techniquement défendables et acceptables pour les assureurs.
