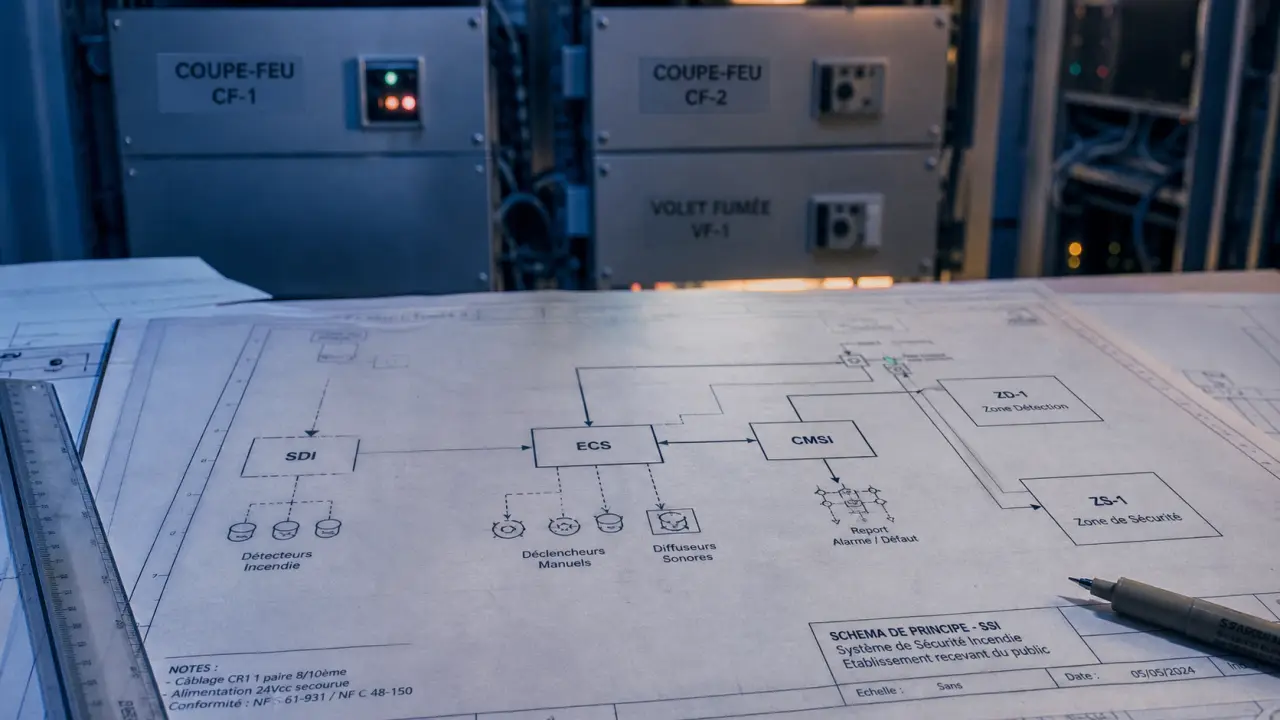

Lire un schéma SSI : zones, fonctions et équipements

Un schéma système de sécurité incendie sert à comprendre ce qui se passe entre la détection d’un feu et les actions automatiques ou manuelles de mise en sécurité du bâtiment. Pour le lire correctement, il faut distinguer trois logiques, les équipements de détection, les zones qui organisent l’information, puis les dispositifs qui déclenchent l’évacuation, le compartimentage ou le désenfumage.

Table des matières

Ce que représente vraiment un schéma SSI

Un Système de Sécurité Incendie, ou SSI, collecte les informations et les ordres liés à la seule sécurité incendie. Ce n’est pas un simple tableau d’alarme, mais une architecture complète qui relie la détection, le traitement de l’information et la commande des équipements de sécurité.

Dans un schéma SSI, la lecture suit souvent une logique simple, de gauche à droite ou du haut vers le bas. On part de l’origine de l’événement, on passe par le traitement central, puis on arrive aux actions déclenchées. Cette représentation aide à visualiser la chaîne fonctionnelle, un détecteur ou un déclencheur manuel signale un événement, l’équipement central interprète l’information, puis les organes de mise en sécurité sont commandés selon les zones concernées.

Un point essentiel est l’indépendance du SSI. Les fonctions incendie doivent rester séparées des autres usages du bâtiment, comme le confort, la gestion énergétique ou l’exploitation courante. Cette séparation évite qu’une commande sans lien avec l’incendie perturbe une action critique au moment où les occupants doivent être alertés, guidés ou protégés.

Les deux grandes familles à repérer : SDI et SMSI

Pour ne pas se perdre dans les acronymes, il faut d’abord séparer le SSI en deux grands ensembles, le SDI, qui détecte et transmet l’information, et le SMSI, qui pilote les actions de mise en sécurité. Cette distinction reste la clé de lecture la plus fiable d’un schéma.

Norme NF S61-936 : Référentiel des systèmes d’alarme incendie · Consultez le texte officiel définissant les règles de conception et les exigences techniques pour les équipements d’alarme destinés à l’évacuation.

Le SDI : détecter et signaler l’incendie

Le Système de Détection Incendie regroupe les éléments qui font remonter l’information. Il comprend les Détecteurs d’Incendie ou DI, les Déclencheurs Manuels ou DM, ainsi que l’Équipement de Contrôle et Signalisation, souvent noté ECS.

Les détecteurs automatiques surveillent une zone et transmettent un signal lorsqu’une situation compatible avec un incendie est identifiée. Les déclencheurs manuels permettent à une personne de signaler volontairement un départ de feu. L’ECS reçoit ces informations, les localise et les signale pour permettre une réaction adaptée. Le schéma montre donc le cheminement de l’alerte, depuis le point de départ jusqu’à son traitement.

Le SMSI : commander la mise en sécurité

Le Système de Mise en Sécurité Incendie intervient après le traitement de l’information. Il comprend notamment le Centralisateur de Mise en Sécurité Incendie, ou CMSI, les Dispositifs Adaptateurs de Commande ou DAC, les Dispositifs Actionnés de Sécurité ou DAS, et les diffuseurs sonores.

Le CMSI est le centre de commande des fonctions de sécurité. Il ne se contente pas d’indiquer qu’un événement existe, il envoie des ordres vers des équipements précis. Les DAS exécutent ensuite ces ordres sur le terrain, par exemple en fermant une porte coupe-feu, en ouvrant un exutoire ou en déverrouillant une issue de secours. Le SMSI montre donc comment l’ordre logique devient une action concrète dans le bâtiment.

Élément	Rôle dans le schéma SSI	Exemples associés
SDI	Détecter et transmettre l’information incendie	DI, DM, ECS
SMSI	Commander les fonctions de mise en sécurité	CMSI, DAC, DAS, diffuseurs sonores
DAS	Exécuter physiquement une action de sécurité	Clapet, porte, volet, exutoire, ouvrant

Zones de détection et zones de mise en sécurité : la différence qui change tout

Sur un schéma SSI, les zones ne désignent pas toujours la même chose. Une erreur fréquente consiste à confondre l’endroit où l’incendie est détecté avec l’endroit où une action de sécurité est déclenchée. Or la logique du système repose précisément sur cette différence.

Les zones de détection : d’où vient l’information

Les Zones de Détection, ou ZD, permettent de localiser l’origine d’un signal. Elles peuvent être automatiques, avec des Zones de Détection Automatique ou ZDA, ou manuelles, avec des Zones de Détection par déclencheurs Manuels ou ZDM.

Concrètement, une ZDA correspond à un ensemble de détecteurs automatiques regroupés selon une logique géographique ou fonctionnelle. Une ZDM correspond aux déclencheurs manuels rattachés à une zone. Le schéma permet ainsi de savoir si l’information vient d’un détecteur installé dans un local, un couloir, un niveau, ou d’une action humaine sur un boîtier manuel. Cette précision évite de lire le document comme une simple liste d’appareils.

Les zones de mise en sécurité : où l’action s’applique

Les Zones de mise en Sécurité, ou ZS, décrivent les périmètres dans lesquels le SSI va agir. Elles se déclinent notamment en Zone de diffusion d’Alarme ou ZA, Zone de Compartimentage ou ZC, et Zone de désenfumage ou ZF.

Une même détection peut donc entraîner plusieurs effets dans des zones différentes, diffuser l’alarme dans une zone d’évacuation, fermer des portes ou des clapets dans une zone de compartimentage, puis ouvrir des exutoires ou des volets dans une zone de désenfumage. C’est cette corrélation de zones qui donne au schéma SSI sa valeur opérationnelle.

Pour vérifier si la lecture est correcte, il faut suivre deux questions simples, où naît l’information, puis où l’action s’applique. Si l’on ne regarde que la détection, on sait où l’incendie est signalé, mais pas comment le bâtiment réagit. Si l’on ne regarde que les DAS, on voit des portes, volets ou exutoires s’activer sans comprendre la cause. La lecture juste vient de la superposition de ces deux plans.

Les fonctions déclenchées par le SSI

Le schéma d’un système de sécurité incendie n’est pas seulement une liste d’appareils. Il montre surtout les fonctions de mise en sécurité attendues. Les principales sont l’évacuation, le compartimentage et le désenfumage, auxquelles peuvent s’ajouter des arrêts techniques associés.

Évacuation : alerter et libérer les cheminements

La fonction évacuation vise à prévenir les occupants et à faciliter leur sortie. Elle s’appuie sur les diffuseurs sonores, les équipements d’alarme et, selon les cas, des dispositifs de déverrouillage pour issues de secours. Les équipements d’alarme sont associés à la norme NFS 61-936, avec des configurations de type Type 1, Type 2a, Type 2b ou Type 3.

Sur un schéma, cette fonction se repère souvent par les liaisons entre le CMSI, les diffuseurs sonores et les zones de diffusion d’alarme. L’objectif n’est pas seulement de produire un signal audible, mais d’organiser une évacuation cohérente avec le découpage du bâtiment. La lecture doit permettre de voir d’un coup d’œil quelle zone reçoit l’alerte.

Compartimentage : limiter la propagation

Le compartimentage consiste à limiter la progression du feu et des fumées en isolant certains volumes. Les DAS concernés peuvent être des portes battantes à fermeture automatique, des portes coulissantes à fermeture automatique, des clapets coupe-feu autocommandés ou télécommandés, des volets de transfert, des rideaux ou des portes à dévêtissement vertical.

Les DAS sont associés à la norme NFS 61-937. Dans un schéma, ils apparaissent comme des organes commandés par le SMSI. Leur rôle est décisif, car ils transforment un ordre électrique ou logique en action physique sur le bâtiment. La fermeture d’un volume ou d’un passage ne relève donc pas du hasard, elle répond à une commande précise.

Désenfumage : extraire les fumées et maintenir des volumes praticables

Le désenfumage permet d’évacuer les fumées ou de limiter leur accumulation. Selon la configuration, il peut mobiliser des volets pour conduit collectif, des volets pour conduit unitaire ou collecteur, des exutoires de désenfumage, des ouvrants télécommandés en façade ou des coffrets de relayage pour ventilateur de désenfumage.

Certains dispositifs sont plus spécifiques, comme l’exutoire pour cage d’escalier mise à l’abri des fumées par surpression mécanique ou l’ouvrant pour désenfumage de secours en IGH. Sur un schéma SSI, le désenfumage se lit donc en croisant la zone concernée, le type d’organe commandé et la fonction attendue. C’est souvent là que la lecture devient la plus technique.

Lire un schéma SSI sans se tromper : méthode simple

Pour interpréter un schéma SSI de formation, d’annexe technique ou de dossier bâtiment, il faut suivre une méthode stable. Commencer par les acronymes ne suffit pas, il faut reconstituer la chaîne d’événements.

Identifier la catégorie du SSI lorsqu’elle est indiquée, par exemple un SSI catégorie A, généralement associé à une architecture complète de détection et de mise en sécurité.
Repérer le SDI, détecteurs automatiques, déclencheurs manuels et ECS. C’est la partie qui explique d’où vient l’information.
Repérer le SMSI, CMSI, DAC, DAS et diffuseurs sonores. C’est la partie qui explique quelles actions sont déclenchées.
Comparer ZD et ZS, car la zone détectée n’est pas forcément identique à la zone commandée.
Suivre les fonctions, évacuation, compartimentage, désenfumage et éventuels arrêts techniques.

Le point le plus important reste la corrélation de zones. Elle décrit ce qu’une information de détection provoque réellement, quelle alarme est diffusée, quels organes se ferment, quels ouvrants s’ouvrent, quels ventilateurs ou coffrets de relayage sont sollicités. C’est cette corrélation qui transforme un schéma théorique en outil de compréhension opérationnelle.

Avant de valider votre lecture, posez-vous une question simple, si un déclencheur manuel ou un détecteur s’active dans telle zone, peut-on suivre sans rupture le chemin jusqu’aux équipements commandés ? Si la réponse est oui, le schéma n’est plus une accumulation d’acronymes, il devient une carte logique de la mise en sécurité incendie.
